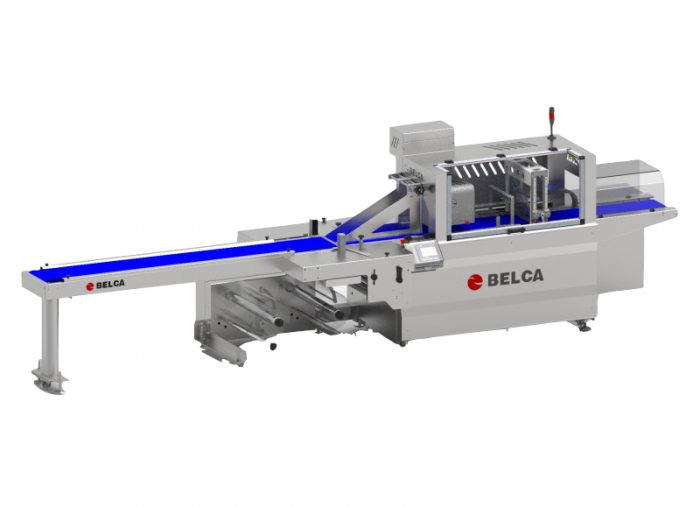

Εκτύπωση Προϊόντος To ΗΡ4 MB SYMMETRIC ΙΝΟΧ είναι ένα υψηλής τεχνολογίας Αυτόματο Σύστημα Οριζόντιας Συσκευασίας περιτύλιξης (τύπου Flow-Pack), κατασκευασμένο για να περιτυλίγει αυτόματα μια ευρεία γκάμα προϊόντων με συγκεκριμένα, υψηλής θερμικής συγκόλλησης, υλικά.
Τεχνικά Χαρακτηριστικά
|
Κατασκευή Μηχανής |
Ανοξείδωτο Ατσάλι AISI 304 |
||||
|
Κατεύθυνση Μηχανής |
Δεξιά προς αριστερά ή Αριστερά προς δεξιά |
||||
|
Διάδρομος Τροφοδοσίας |
2500mm |
||||
|
Πλάτος ιμάντα |
330mm |
||||
|
Σύστημα τροφοδοσίας |
Ταινιόδρομος |
||||
|
Τύπος συγκόλλησης |
Κατά μήκος και κατά πλάτος |
||||
|
Τύπος κοπής |
Οδοντωτή |
||||
|
Πλάτος μπάρας συγκόλλησης |
400mm |
||||
|
Τύπος μπάρας συγκόλλησης |
HP4 |
||||
|
Αριθμός μπαρών συγκόλλησης |
1 |
||||
|
Μήκος: Πλάτος: Ύψος: |
5638mm 1703mm 2289mm |
||||
|
Βάρος: |
950kg |
||||
|
Ύψος πάγκου εργασίας σε ρυθμιζόμενα ποδαρικά στήριξης |
900mm |
||||
|
Παραγωγικότητα |
40 – 120 συσκευασίες ανά λεπτό (ανάλογα με τα χαρακτηριστικά του προϊόντος, τις διαστάσεις και τον τύπο του Film) |
||||
|
Ταχύτητα |
7.6 μέτρα/λεπτό (20Hz) – 30.4 μέτρα/λεπτό (80Hz) |
||||
|
Κατανάλωση αέρα |
1m3/ώρα |
||||
|
Επίπεδο θορύβου |
<70db |
||||
|
Κουτί διαμόρφωσης |
Ελάχιστο πλάτος 70mm |
Μέγιστο πλάτος 350mm |
|||
|
Για διαφορετικές ρυθμίσεις θα πρέπει να εκδοθεί εκ νέου προσφορά |
|||||
|
ΔΙΑΣΤΑΣΕΙΣ ΠΡΟΪΟΝΤΟΣ |
|||||
|
Μήκος |
Ελάχιστο |
70mm |
Μέγιστο |
Ανάλογα το προϊόν |
|
|
Πλάτος |
Ελάχιστο |
10mm |
Μέγιστο |
300mm |
|
|
Ύψος |
Ελάχιστο |
5mm |
Μέγιστο |
200mm |
|
|
* Δεν μπορούν να συνδυαστούν οι μέγιστες και ελάχιστες διαστάσεις στην ίδια μηχανή. Η μηχανή είναι σχεδιασμένη για ατομική συσκευασία, για παρτίδες προϊόντων απαιτείται νέα προσφορά |
|||||
ΓΕΝΙΚΗ ΚΑΤΑΣΚΕΥΗ:
- Εξ ’ολοκλήρου ανοξείδωτη κατασκευή
- Μηχανικά και Ηλεκτρονικά μέρη είναι τοποθετημένα στο πίσω μέρος της μηχανής σε ειδική καμπίνα προστασίας, με αφαιρούμενες θύρες, για εύκολη πρόσβαση
- Κατεύθυνση μηχανής από αριστερά προς τα δεξιά με εύκολα προσβάσιμο πίνακα ελέγχου
- Όλα τα προϊόντα που έρχονται σε επαφή με το προϊόν είναι από ανοξείδωτο ατσάλι
ΤΡΟΦΟΔΟΣΙΑ:
- Τροφοδοσία με ανεξάρτητο Servo κινητήρα
- Αφαιρούμενος ιμάντας μεταφοράς (fabric)
- Τροχήλατη περιοχή φόρτωσης μήκους 2500mm
- Τροφοδοσία για χειροκίνητη φόρτωση με αντι-μικροβιακό ιμάντα και οδηγούς ρυθμιζόμενους σύμφωνα με το προϊόν
- Φωτοκύτταρα ανίχνευσης προϊόντος
ΣΥΣΤΗΜΑ ΣΤΗΡΙΞΗΣ ΡΟΛΛΟΥ:
- Μηχανικό σύστημα στήριξης ρόλλου με έλεγχο τάνυσης Film μέσω servo κινητήρα
- Συνεχής τάνυση του Film από την αρχή έως και το τέλος του ρόλλου
- Μηχανικό σύστημα στήριξης διπλού ρόλλου φιλμ
- Κεντράρισμα του τυπωμένου ρόλλου Film
ΚΟΥΤΙ ΔΙΑΜΟΡΦΩΣΗΣ (FORMING BOX):
- Ρυθμιζόμενο κατά το πλάτος, σύμφωνα με το πλάτος του προϊόντος.
- Ελάχιστο πλάτος 70mm – Μέγιστο πλάτος 350mm
- Ρυθμιζόμενη κατά το προϊόν γωνία +/- 10ο
ΣΥΓΚΟΛΛΗΣΗ ΚΑΤΑ ΜΗΚΟΣ:
- Κατά μήκους συγκόλλησης με ανεξάρτητο Servo κινητήρα
- Ρύθμιση του κέντρου συγκόλλησης μέσω ανεξάρτητου μηχανικού χειριστηρίου αφής
- Ράουλα συγκόλλησης (hot roller)
1. 3 σετ θερμών κυλίνδρων
2. 1 σετ κυλίνδρου συγκόλλησης ή κοπής φύρας, ρυθμιζόμενο κατά +/-10mm
3. 1 σετ κυλίνδρου με κολλώδες υλικό για αφαίρεση φύρας - Πνευματικό άνοιγμα των ράουλων συγκόλλησης όταν η μηχανή δε λειτουργεί, για την αποφυγή καύσης του φιλμ.
- Σχεδιασμένη μηχανή για συρρικνούμενα και μη συρρικνούμενα υλικά συσκευασίας
ΣΥΓΚΟΛΛΗΣΗ ΚΑΤΑ ΠΛΑΤΟΣ:
- Tύπος κάθετης μπάρας (κατά πλάτους ραφής) συγκόλλησης με Servo κινητήρα
- Ρυθμιζόμενο κέντρο συγκόλλησης μέσω Servo κινητήρα
- Σταυρωτή συγκόλληση κατά πλάτους 400 mm που εξασφαλίζει απόλυτη σφράγιση
- Oδοντωτή λεπίδα κοπής
- Σχεδιασμένη για συρρικνούμενα και μη συρρικνούμενα υλικά συσκευασίας
ΣΥΣΤΗΜΑ ΣΥΛΛΟΓΗΣ ΦΥΡΑΣ:
- Μηχανική αφαίρεση φύρας με σύστημα ανίχνευσης πλήρωσης
- Πνευματικός βραχίονας για σωστή κατανομή Film
- Δίσκος συλλογής 550mm
ΛΕΙΤΟΥΡΓΙΑ:
- Ρυθμίσεις μήκους, ταχύτητας κ.α. προϊόντος, μέσω οθόνης αφής
- Δυνατότητα αποθήκευσης παραμέτρων για πάνω από 100 προϊόντα
- Λειτουργία παύσης με την απουσία προϊόντος (No product – No bag)
- Ανίχνευση λάθους τοποθέτησης προϊόντος
- Παύση λειτουργίας όταν οι κύλινδροι της κατά μήκους συγκόλλησης είναι ανοιχτοί
- Αυτόματη παύση λειτουργίας της μηχανής όταν υπάρχει εμπόδιο στις μπάρες, μέσω ηλεκτρονικού συστήματος περιορισμού ασκούμενης δύναμης
- Έλεγχος κέντρου συγκόλλησης με servo κινητήρα
ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ:
- Έλεγχος της μηχανής μέσω πρωτόκολλου επικοινωνίας με οπτικές ίνες για οδήγηση βηματικών Servo κινητήρων
- Ηλεκτρονική μηχανή εξοπλισμένη με ανεξάρτητους Servo κινητήρες (κάθετο μαχαίρι κατά πλάτους κοπής, ράουλα συγκόλλησης, ιμάντες, ιμάντας τροφοδοσίας)
- Σύστημα στήριξης διπλού ρόλλου φιλμ, αυτό-κεντράρισμα μέσω κινητήρα
- Ενσωματωμένη έγχρωμη οθόνη αφής 10,1’’, με προστασία ΙΡ65, η οποία και απεικονίζει πλήρως την κατάσταση της μηχανής ανά πάσα δεδομένη στιγμή
- Ηλεκτρονική Servo διαχείριση ταχύτητας ιμαντών και στοιχείων συγκόλλησης
- Ρυθμιστές θερμοκρασίας συγκόλλησης και ολοκληρωμένο αυτόματο σύστημα λειτουργίας με πλήρη διαμόρφωση και έλεγχο μέσω της οθόνης αφής
- Αισθητήρες θερμοκρασίας Mercotac
- Ακουστική και φωτεινή προειδοποίηση τέλους ρόλλου φιλμ
- Εύκολη αντικατάσταση Servo κινητήρων
- Η υπάρχουσα διαμόρφωση παραμένει στο σύστημα ελέγχου άξονα, έτσι η μηχανή επανεκκινείται χωρίς χρονοβόρες διαδικασίες εκ νέου ρύθμισης
- Λειτουργία αποθήκευσης και διατήρησης αρχείων, αυτόματα και μέσω της οθόνης αφής
- Δυνατότητα ένδειξης του τεχνικού εγχειριδίου και των ηλεκτρονικών διαγραμμάτων της μηχανής, στην οθόνη αφής (και σε ελληνική γραφή)
- Δυνατότητα απομακρυσμένης σύνδεσης με την μηχανή (μέσω WI-FI ή RJ45)
- Δυνατότητα του πελάτη, μέσω της σύνδεσης, να παρακολουθεί ανά πάσα στιγμή την κατάσταση της μηχανής και τα δεδομένα παραγωγής
KIT:
- Προ-συγκόλλησης κατά μήκος «σιδέρωμα»
- Μπάρα συγκόλλησης HP4 Plus
- Αφαιρούμενος διάδρομος τροφοδοσίας
ΕΞΑΡΤΗΜΑΤΑ:
- Ράουλα εξόδου
- Μηχανοκίνητη ταινία
- Περιστρεφόμενο τραπέζι
- Εκτυπωτής – Encoder
- Έλεγχος βάρους
- Ετικετέζα
- Πολυπροπυλένιο
- Συρρικνούμενη πολυολεφίνη
- Πολυστρωματικά φιλμ (Laminated & Coextruded)
